CHV/P/(HE)/WP 152-504-P

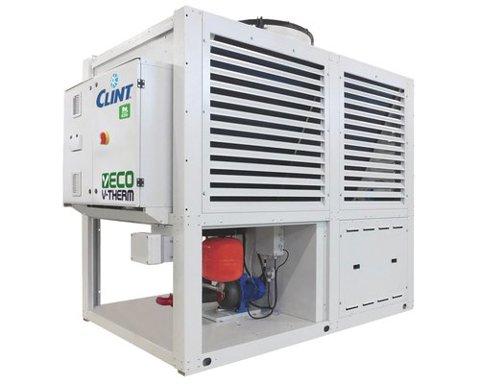

De Eco V-Therm is de nieuwste warmtepompunit van CLINT en is voorzien van het natuurlijke koudemiddel propaan R290.
De Luchtgekoelde omkeerbare warmtepompen Eco V-Therm voor het verwarmen en koelen van omgevingen en de productie van sanitair warm water.
Ideaal voor nieuwbouw of vervanging van bestaande systemen met een laag energieverbruik, ook in combinatie met een bestaande cv-ketel.
ECO V-THERM biedt een eenvoudige en betrouwbare oplossing voor comfortbeheer voor alle seizoenen, met de grootste aandacht voor energiebesparing.
De warmtepompen van de ECO V-THERM-serie maakt gebruik van het natuurlijke koudemiddel R290 (propaan), met een zeer lage GWP (GWP=3), in overeenstemming met de toekomstige ontwikkelingen van de Europese richtlijn F-gassen voor de geleidelijke vermindering van het gebruik van broeikasgassen.
Warm water tot 70°C met hoge prestaties en uitstekende energie-efficiëntieniveaus. Verwarmingsbedrijf met warmwaterproductie vanaf een buitenluchttemperatuur van -20°C in de winter en tot +38°C in de zomer.
Efficiënt het hele jaar door!
Versies
- CHV/P/WP 152-504-P - omkeerbare warmtepomp
- CHV/P/HE/WP 152-504-P - omkeerbare warmtepomp (High Efficiency)
Vermogen
- 48-166 kW Verwarmingscapaciteit
- 40-133 kW Koelcapaciteit
Kenmerken
Zelfdragend gegalvaniseerd stalen frame beschermd met polyester poedercoating.
Eenvoudig te verwijderen panelen geven toegang tot de binnenkant van de unit voor onderhoud en andere noodzakelijke handelingen. Gecoate gegalvaniseerde stalen condenspan compleet met condensafvoer (met sifon) en elektrische antivriesverwarming.
Compressoren.
Scroll met oliekijkglas. Ze zijn voorzien van een interne oververhittingsbeveiliging en carterverwarming. Ze zijn geïnstalleerd op rubberen trillingsdempers.
Ventilatoren versies CHV/P/WP.
Axiale ventilatoren direct gekoppeld aan een draaistroomelektromotor met externe rotor. Op de luchtafvoer is een beschermkap voor de veiligheidsventilator aangebracht. Ze zijn ook uitgerust met een elektronisch proportioneel apparaat voor een continue en efficiënte werking van het apparaat. Het maakt het ook mogelijk om het geluidsniveau te verminderen, vooral 's nachts.
Ventilatoren versies CHV/P/HE/WP.
Axiaal type met vergrootte diameter direct gekoppeld aan driefasige externe rotor inverter motoren. Op de luchtafvoer is een beschermkap voor de veiligheidsventilator aangebracht. De EC Inverter-ventilatoren met een grotere diameter zorgen ervoor dat de unit continu en efficiënt kan draaien. Ze zorgen ook voor een hoger luchtdebiet bij een lager toerental, wat resulteert in minder geluid.
Condensor.
Opgebouwd uit lamellenwisselaar met koperen buizen en aluminium vinnen met hydrofiele behandeling gepositioneerd in een V-vormige geometrie.
Verdamper.
AISI 316 roestvrijstalen gesoldeerde gelaste platen type met één (mod. 152-P÷252-P) of twee (mod. 304-P÷504-P) onafhankelijke circuits aan de koelmiddelzijde en één aan de waterzijde. Er wordt altijd een antivriesverwarming geïnstalleerd.
Elektrisch paneel.
Inclusief:
- Bedrading ontworpen voor voedingsspanning van 400/3ph/50Hz; hulpcircuit voeding 230V/1ph+N/50Hz afkomstig van de hoofdvoeding; hoofdschakelaar met veiligheidsdeurvergrendeling; stroomonderbrekers; thermische beveiligingsrelais op compressoren en thermo-contacten voor ventilatoren;
- Afstandsbedieningen van de machine:
- Externe vrijgave voor het mogelijk maken van temperatuurregeling door contact op afstand;
- Externe vrijgave voor omschakeling zomer/winter op afstand;
- Terugkoppeling algemeen alarmsignaal;
- Terugkoppeling zomer/winter signaal;
- Besturing van de warmtewisselaarpomp aan de utiliteitszijde in geval van extern geleverde circulatie pomp (verantwoordelijkheid van de installateur);
- Besturing voor het warme tapwater circuit. (valve management)
Microprocessor.
PLC programmeerbaar volgens IEC61131 standaard.
- Geïntegreerde aansluitingen:
- OTDLED-display geïnstalleerd op de deur van het elektrische bord (inbegrepen);
- Mogelijkheid om de machine vanaf een smartphone of tablet te verbinden via een lokaal WiFi-toegangspunt (IWF, inbegrepen);
- Mogelijkheid om verbinding te maken met de machine via het Modbus RTU-protocol (IS inbegrepen, niet compatibel met extra/geavanceerde verbindingen ISB1, ISBT1, IEH).
